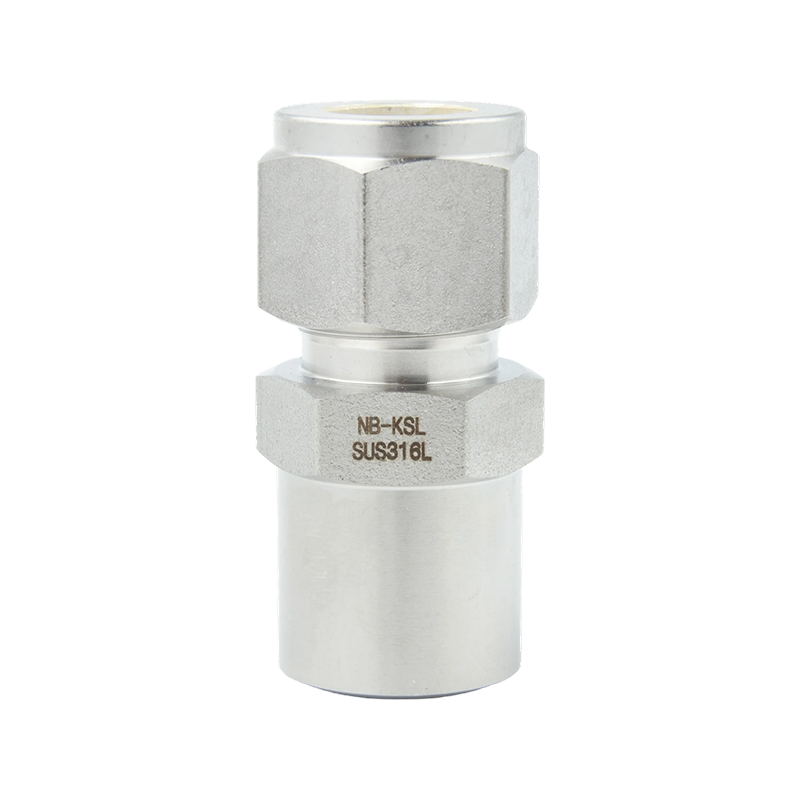

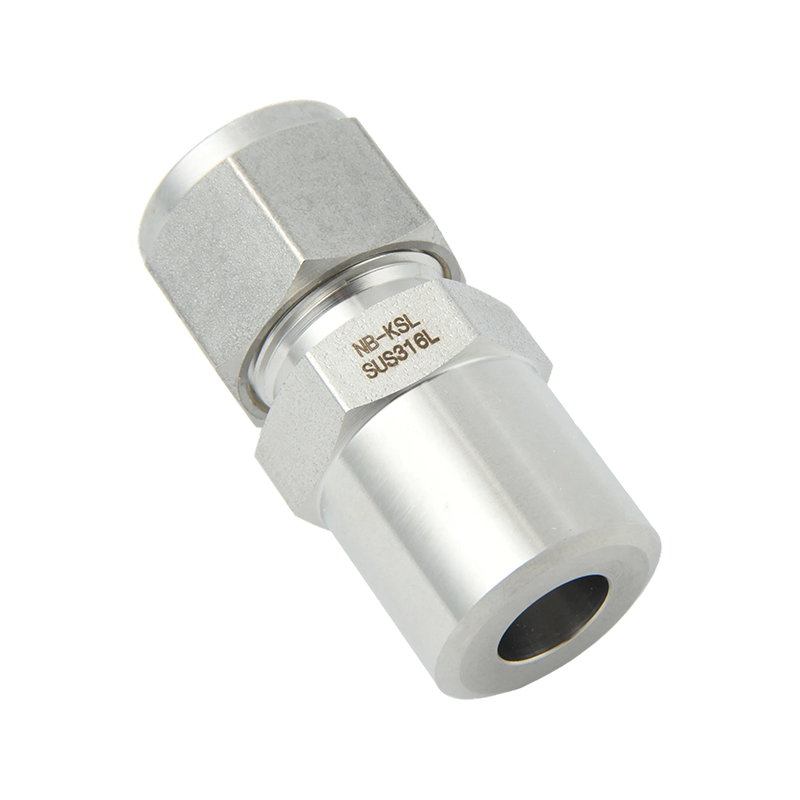

تركيب ضغط من الفولاذ المقاوم للصدأ 316L لمفاصل اللحام المؤخرة للأنابيب

Name: تركيب ضغط من الفولاذ المقاوم للصدأ 316L لمفاصل اللحام المؤخرة للأنابيب
Rating: 5 (99 reviews)

هذا المنتج مصنوع من الفولاذ المقاوم للصدأ 316L، وهو الفولاذ المقاوم للصدأ الأوستنيتي منخفض الكربون (<0.03% C). يقلل المحتوى المنخفض من الكربون لـ 316L بشكل كبير من خطر التآكل الحبيبي بعد اللحام، مما يجعل هذا التركيب مناسبًا للعمليات الكيميائية القاسية وأنظمة نقل السوائل عالية النقاء. يتكون طرف تركيب الضغط من ثلاثة أجزاء رئيسية: حلقة ضغط تضغط الأنبوب من خلال الخيوط لتشكيل ختم محكم من المعدن إلى المعدن؛ صامولة تعمل على شد حلقة الضغط من خلال الخيوط لتثبيت الأنبوب في التركيب؛ وتصميم داخلي بسطح مخروطي انتقالي أو فتحة متدرجة لضمان أن حلقة الضغط تضغط الأنبوب بالكامل لتشكل ختمًا عند شد الصامولة، مع تشتيت الضغط أيضًا ومنع تشوه الأنبوب.

اتصل بنا

السابق:لا يوجد منتج سابق التالي:316L الفولاذ المقاوم للصدأ ضغط المناسب نوع الأنابيب الأنابيب اللحام بعقب الكوع

الوصف
اتصل بنا

موصل لحام الأنابيب الذكور

يربط الأنبوب الجزئي بالأنبوب

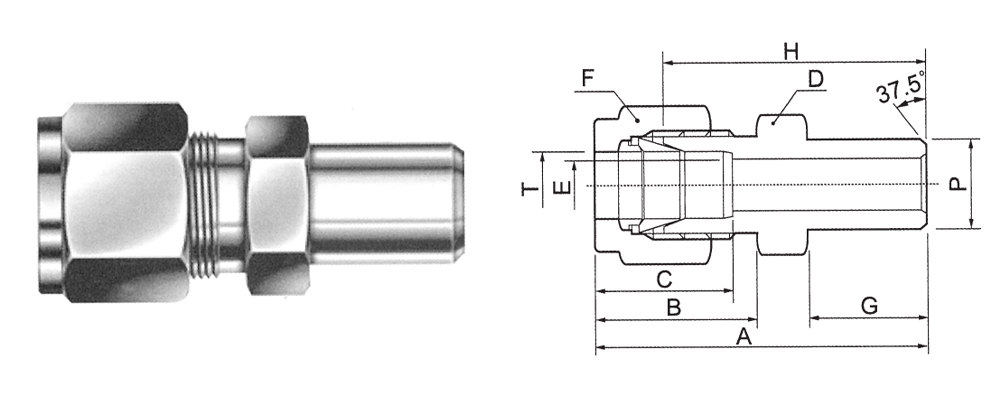

أنبوب T	مقاس أنبوب ذكر P التطوير التنظيمي مم	رقم الكتالوج	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

يربط الأنبوب المتري بالأنبوب

أنبوب T	ذكر الأنابيب سيزي P التطوير التنظيمي مم	رقم الكتالوج	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

جميع الأبعاد بالملليمتر ما لم ينص على خلاف ذلك، كمرجع فقط وقابل للتغيير.
