مرفق ضغط من الفولاذ المقاوم للصدأ 316L مناسب للخيوط الخارجية

الصفحة الرئيسية / المنتجات / تجهيزات أنابيب الفولاذ المقاوم للصدأ / أنبوب إلى أنبوب ذكر / مرفق ضغط من الفولاذ المقاوم للصدأ 316L مناسب للخيوط الخارجية

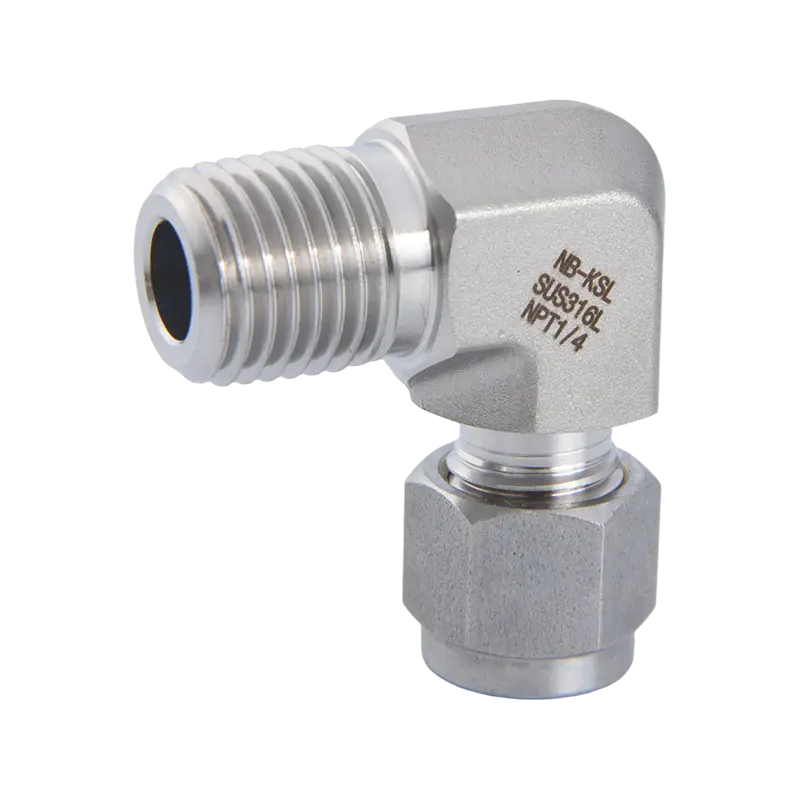

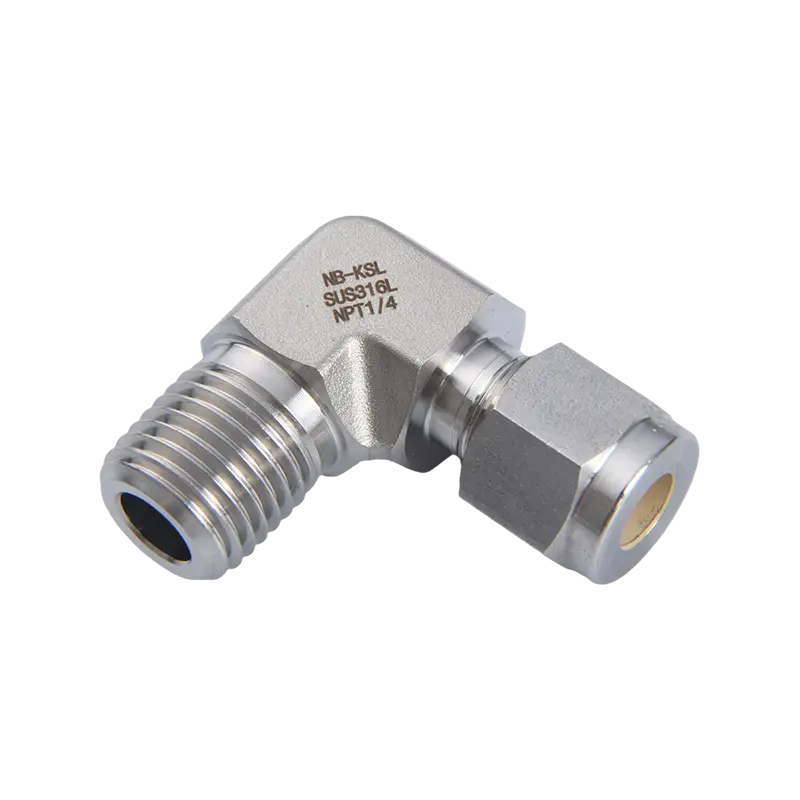

مرفق ضغط من الفولاذ المقاوم للصدأ 316L مناسب للخيوط الخارجية

المزايا الرئيسية لأكواع الذكور المضغوطة من الفولاذ المقاوم للصدأ 316L
يعد الكوع الذكري المضغوط المصنوع من الفولاذ المقاوم للصدأ 316L أحد التركيبات الاتجاهية الأساسية في أنظمة الأجهزة. يتم استخدامه بشكل أساسي لتوصيل الأنابيب بزاوية 90 درجة بالمعدات ذات المنافذ الملولبة الداخلية، مثل أجهزة قياس الضغط وأجهزة الاستشعار والصمامات.

1. تخطيط اتجاهي مدمج بزاوية 90 درجة
تحسين المساحة: في العبوات الضيقة أو شبكات الأنابيب الكثيفة، يسمح تصميم الكوع للأنابيب بالدوران بالقرب من جدار المعدات. يؤدي هذا إلى توفير مساحة التثبيت بشكل كبير وإنشاء تخطيط نظام أكثر نظافة واحترافية.
تقليل الإجهاد: بالمقارنة مع ثني الأنابيب نفسها بالقوة، فإن استخدام الكوع المُشكل بدقة يزيل الضغط الميكانيكي عند الدوران، مما يمنع إجهاد الأنبوب والفشل المحتمل.

2. متانة فائقة لمادة 316L
رائد مقاومة التآكل: تتفوق درجة "L" (منخفض الكربون) من الفولاذ المقاوم للصدأ 316 في مقاومة التآكل والشقوق. إن عمر الخدمة الخاص به يتجاوز بكثير معيار الفولاذ المقاوم للصدأ 304، خاصة في البيئات الغنية بالكلوريد (الساحلية) أو الوسائط الكيميائية العدوانية.
مرونة الضغط العالي ودرجات الحرارة العالية: يحافظ على ثبات المواد في ظل التدوير الحراري الشديد، مما يضمن عدم تشقق الجسم المناسب بسبب التمدد الحراري والانكماش.

3. جسم مُشكل بدقة لتحقيق أقصى قدر من القوة
بناء من قطعة واحدة: يتم تصنيع الأكواع عالية الجودة باستخدام عملية هيكل مزورة بدلاً من لحامها أو تجميعها. يزيل هذا الهيكل المشكل فتحات النفخ الداخلية والمسامية، مما يضمن قوة انفجار عالية في ظل ظروف الضغط العالي (حتى 6000 رطل لكل بوصة مربعة).
التدفق الداخلي السلس: يتم تشكيل مسار التدفق الداخلي بدقة مع انتقال سلس في الزاوية لتقليل اضطراب السوائل وانخفاض الضغط.

4. الختم المحكم للغاز "التأمين المزدوج".
نهاية الضغط: يستخدم تصميم الحلقة المزدوجة الكلاسيكية الحلقة الأمامية للإغلاق والحلقة الخلفية للإمساك، مما يوفر إغلاقًا محكمًا للغاز من المعدن إلى المعدن.
النهاية الملولبة: نهاية الخيط الذكر (NPT، BSPT، إلخ) هي أرضية دقيقة. عند استخدامه مع مانع التسرب أو شريط PTFE، فإنه يحقق اتصالًا قويًا يقاوم الاهتزازات التشغيلية طويلة المدى.

5. سهولة التركيب مع تصميم مضاد للغالنج
الخيوط المقوية: تخضع الخيوط لعملية تصلب السطح لمنع تشابك الخيوط بشكل فعال أثناء التثبيت، مما يسمح بعمليات تفكيك وإعادة تجميع متعددة.
التجميع القياسي: لا يتطلب أدوات خاصة أو لحام. مفتاح ربط بسيط مشدود إلى العدد المحدد من المنعطفات يضمن اتصالات متسقة وآمنة في كل مرة.

Contact Us اتصل بنا
السابق:خيط خارجي مناسب للضغط من الفولاذ المقاوم للصدأ 316L من خلال موصل اللوحة التالي:تي شيرت جانبي ذو خيط خارجي مناسب للضغط من الفولاذ المقاوم للصدأ 316L
  • الوصف
  • اتصل بنا

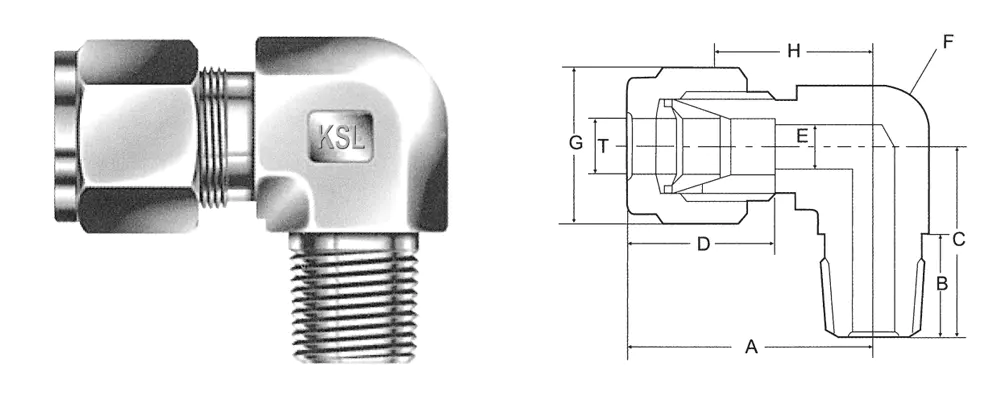

(متري)

رقم الكتالوج

أنبوب T

PT-NPT حجم الأنابيب الذكور

A

B

C

D

E

F

K

G

H

مي-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

مي-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

مي-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

مي-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

مي-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

مي-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

مي-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

مي-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

مي-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

مي-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

مي-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

مي-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

مي-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

مي-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

مي-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

مي-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

مي-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

مي-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

مي-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

مي-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

مي-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

مي-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

مي-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

مي-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

مي-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

مي-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

مي-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

مي-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

مي-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

مي-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

مي-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

مي-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

مي-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

مي-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

مي-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

مي-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

مي-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

مي-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

مي-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

مي-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

مي-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

مي-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(كسري)

رقم الكتالوج

أنبوب T

PT-NPT حجم الأنابيب الذكور

A

B

C

D

E

F

K

G

H

أنا- 01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

أنا-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

أنا- 015- 1

3/16

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

أنا-015-2

3/16

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

أنا- 02- 1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

أنا-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

أنا- 02- 3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

أنا-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

أنا-03- 1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

أنا-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

أنا-03- 3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

أنا-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

أنا- 04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

أنا-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

أنا- 04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

أنا-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

أنا-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

أنا-04-8

1/2

1 "

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

أنا- 05- 3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

أنا-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

أنا- 05- 6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

أنا-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

أنا- 06- 4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

أنا-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

أنا- 06-8

3/4

1 "

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

أنا-08-4

1 "

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

أنا- 08-6

1 "

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

أنا-08-8

1 "

1 "

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(كسري)

رقم الكتالوج

أنبوب T

حجم أنبوب ذكر G-NPT

A

B

C

D

E

F

K

G

H

أنا- 01-01-ز

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

أنا-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

أنا- 02-02-ز

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

أنا-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

أنا- 02-04-ز

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

أنا-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

أنا- 03-06-ز

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

أنا-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03- G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

أنا-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

أنا-08-06-G

1 "

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

جميع الأبعاد بالملليمتر ما لم يُنص على خلاف ذلك، كمرجع فقط وقابل للتغيير.
